PLC与电气控制实验平台ECS2080
产品型号：ECS2080

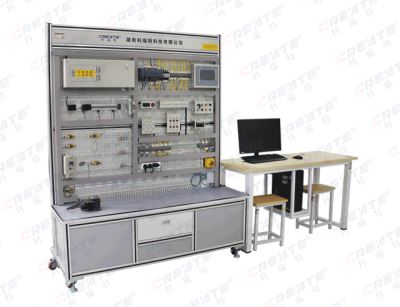

PLC与电气控制实验平台
-
技术参数:
（1）开放式立式支架平台
1）支架及实验面板：全工业铝型材结构；完全开放结构，用户可以自由改变器件布局并可进行扩展；底部安装有工业万向轮，可刹车、可自由移动；
2）安全措施：配置有漏电保护器、急停开关及电压状态指示灯，实验面板预置线槽；
3）中继接口：采用工业应用接线方式；
4）平台内预留空间保证拓展实训开展。
（2）PLC系统
1）工业领域应用主流品牌西门子，工作存储器 75KB；
2）输入输出：总点数16（可扩展）；若加 I/O 拓展，plc 内置点数8；
3）支持结构化程序和多个程序运行、ST 语言、FB 功能块；
4）内置高速脉冲输入≥6路；内置SD卡存储器；
5）内置模拟量输入≥2路；
6）支持多种通讯协议，可实现与触摸屏、工业机器人、机器视觉以及多台PLC间的通讯。
（3）工业触摸屏
1）与 PLC 品牌一致（品牌：西门子），支持与 PLC 可通讯，可组态；
2）7 寸 TFT 真彩工控液晶显示屏+触摸屏；
3）分辨率（宽x高，像素）不低于800x480，16M色；
4）内置通讯接口类型满足教学需求（至少包含plc通信接口、网口、卡槽、USB口等）；
5）配套编程控制软件。
（4）电源模块
1）电源总开关：采用漏电保护器作为电源总开关；
2）提供交流220V、直流至少提供24V的电压供电；
3）带漏电保护和指示灯显示；
4）具备交流电源部分加安全锁等安全防护模块。
（5）对象模块
1）LED 及开关模块：红黄绿各 4 路；
2）十字交通灯模块（带二位数码管），闪光蜂鸣器模块，电梯、自送售货机演示模块。
（6）基础传感器模块
1）搭载多种类型的传感器，便于学习理解不同类型传感器的检测效果和应用；
2）除搭载在其他单元上的传感器，结合课程内容提供 6 种其他类型传感器；包括对射光电传感器，电感式传感器，微动式传感器，霍尔传感器，慢反射传感器，电容式传感器；
3）传感器定制安装支架；
4）过接线端子将IO引出。
（7）模拟信号输出模块
1）输出电压至少DC0-10V可调，到PLC的AD采样端口限定在最大值10V；
2）电压调节方式：旋钮；
3）输出电压带数显，可观察和与PLC采样对比；
4）电压分辨率不低于0.02V。
（8）一维导轨运动模块
1）驱动机构：精密滚珠丝杠；
2）工作行程250mm；
3）步进电机驱动，直流18V-48V，1.2A-4.2A，1-256线细分；
4）步进电机：42步进电机，步距角1.8°±5%；
5）带原（零）点检测传感器和两端限位传感器；
6）滑块上安装有指针，滑台侧面有刻度线，可观察移动距离和位置。
（9）电机控制模块
1）180W小功率交流减速电机，通过减速后，确保操作安全；
2）电机输入：三相220V，通过变频器驱动；
3）电机额定转速1200rpm，减速比1：10-1:30；
4）变频器驱动，输入AC220V，输出三相220V；
5）支持面板调频，多功能端子调频；
6）支持通讯。
（10）控制主机
1）每个实训台配1台控制主机；
2）配置不低于：CPU:Intel Core i5-8500 3.0G，主板：Intel H370系列及以上芯片组，内存：8GB DDR4 2666 UDIMM内存，硬盘：256GB固态硬盘固态，显卡:2G独立显卡，声卡：集成5.1声道声卡，网卡：集成10/100/1000M以太网卡，显示器：21英寸及以上宽屏LED液晶，分辨率1920*1080。
（11）实验桌
1）每套设备配1张二人位实验台；
2）尺寸约1400mm*500mm（长*宽）；
3）配备2张实验用凳子；
4）实验桌底部具有控制主机放置隔板。
（12）其他
1）实训台上配置各传感器（红外对射光电传感器1个，供电电压DC24V,PNP输出；红外漫反射光电传感器1个，供电电压DC24V,PNP输出；接近传感器1个，供电电压DC24V,PNP输出。）；
2）LED：直径16mm、开关：按钮直径16mm；
3）电源：AC220V/50Hz，1000W。
（13）实验案例
1）交通灯控制实验；
2）声光控制实验；
3）模拟电梯控制实验；
4）模拟售货机控制实验；
5）传感器应用实验；
6）人机交互之自锁与复位；
7）触摸屏之水位模拟控制；
8）步进电机驱动控制；
9）PLC控制（单轴）滑台的定向与定量移动；
10）PLC控制（单轴）滑台回原点检测；
11）PLC控制（单轴）滑台的往复运动。
（14）配套互联网教学平台及教学资源库系统。
（15）配套PLC与电气控制虚拟仿真软件。
